Artikel-Nr.
RMV3LR.700.SLR125
RMV3LR2.777.SLR125 (2× Stutzen Ø 90mm hinten)

Weitere Informationen

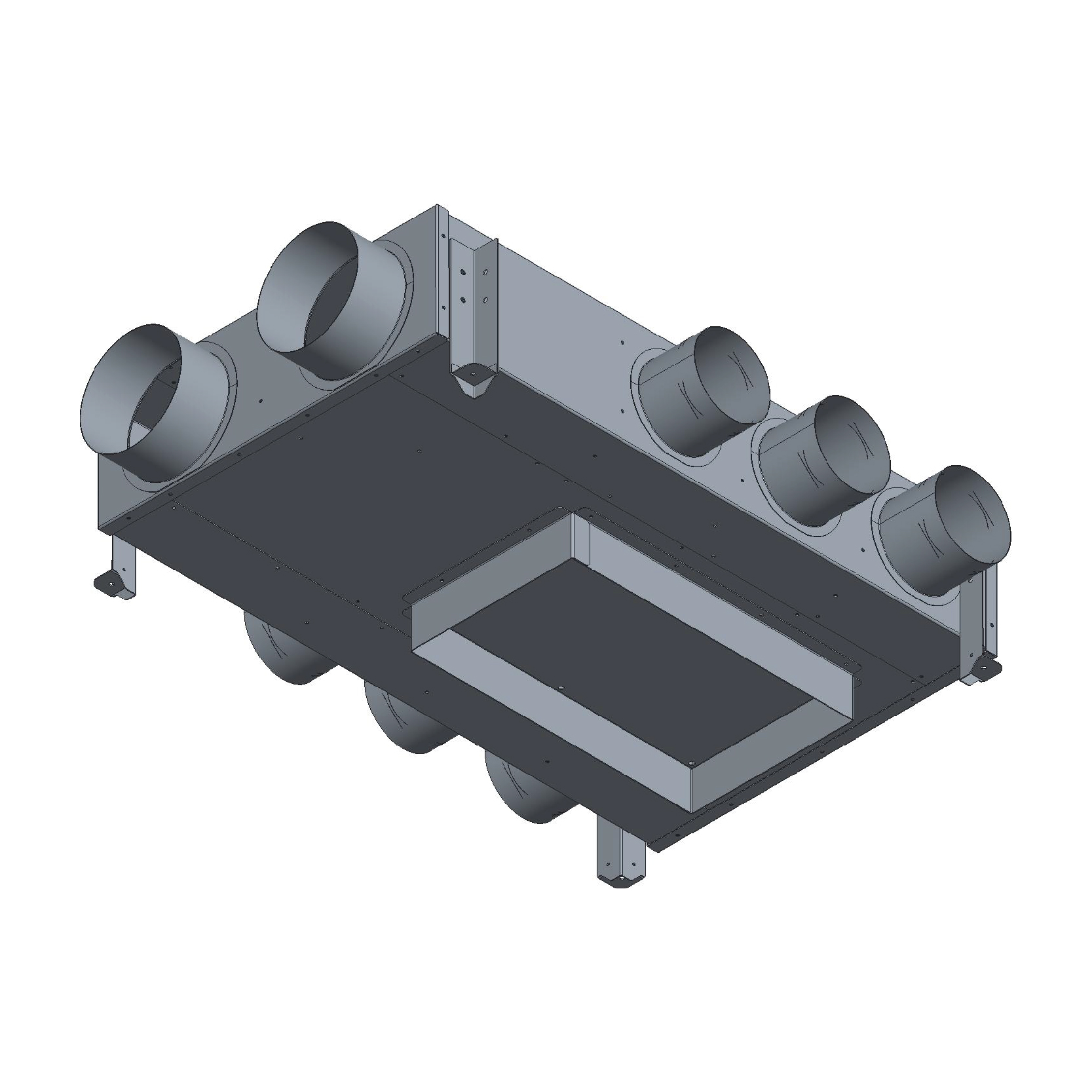

• Unterputz-Hauptverteiler links / rechts für Luftmengen gemäss Merkblatt SIA 382/5.
• Multiverteiler für Zu- und Abluft mit stirnseitigem Hauptanschluss Ø 125mm (Muffenmass).
• 6 Anschlussmöglichkeiten: 3× Stutzen Ø 90mm links, 3× Stutzen Ø 90mm rechts (optional +2× Stutzen Ø 90mm hinten).
• Revisionsöffnung: 350×200mm.
• Anschluss- und Revisionsöffnung sind gegen Verschmutzung verschlossen.
• 4 Stück Montagewinkel fest montiert.
• Die Revisionsabdeckung ist nicht enthalten.

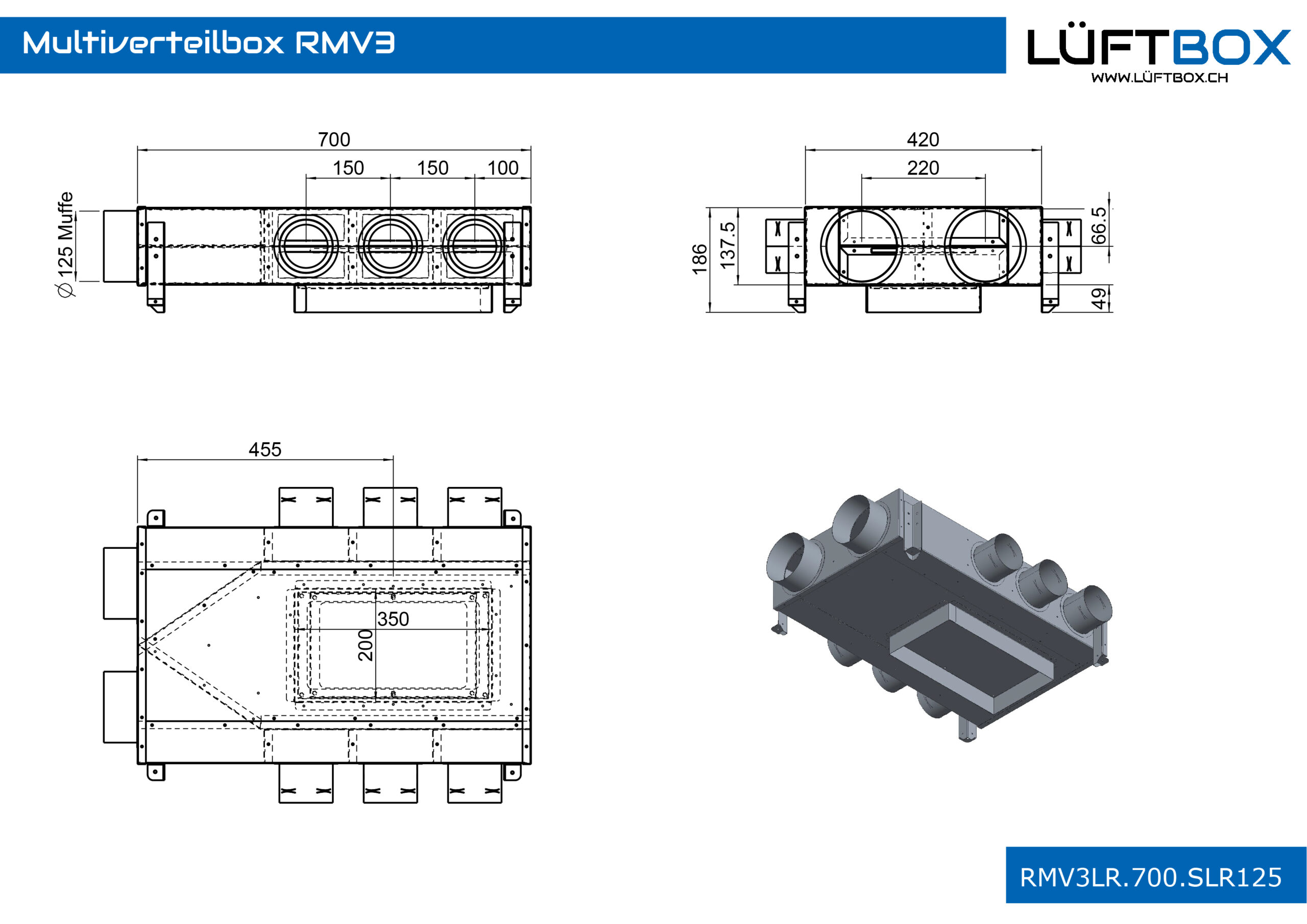

• Verteiler: 700 × 420 × 135mm (L × B × H).
• Gesamthöhe: 185mm.
