Artikel-Nr.
MV6LR.1150.SLR160
MV6LR2.1227.SLR160 (2× Stutzen Ø 90mm hinten)

Weitere Informationen

• Unterputz-Hauptverteiler links / rechts für Luftmengen gemäss Merkblatt SIA 382/5.

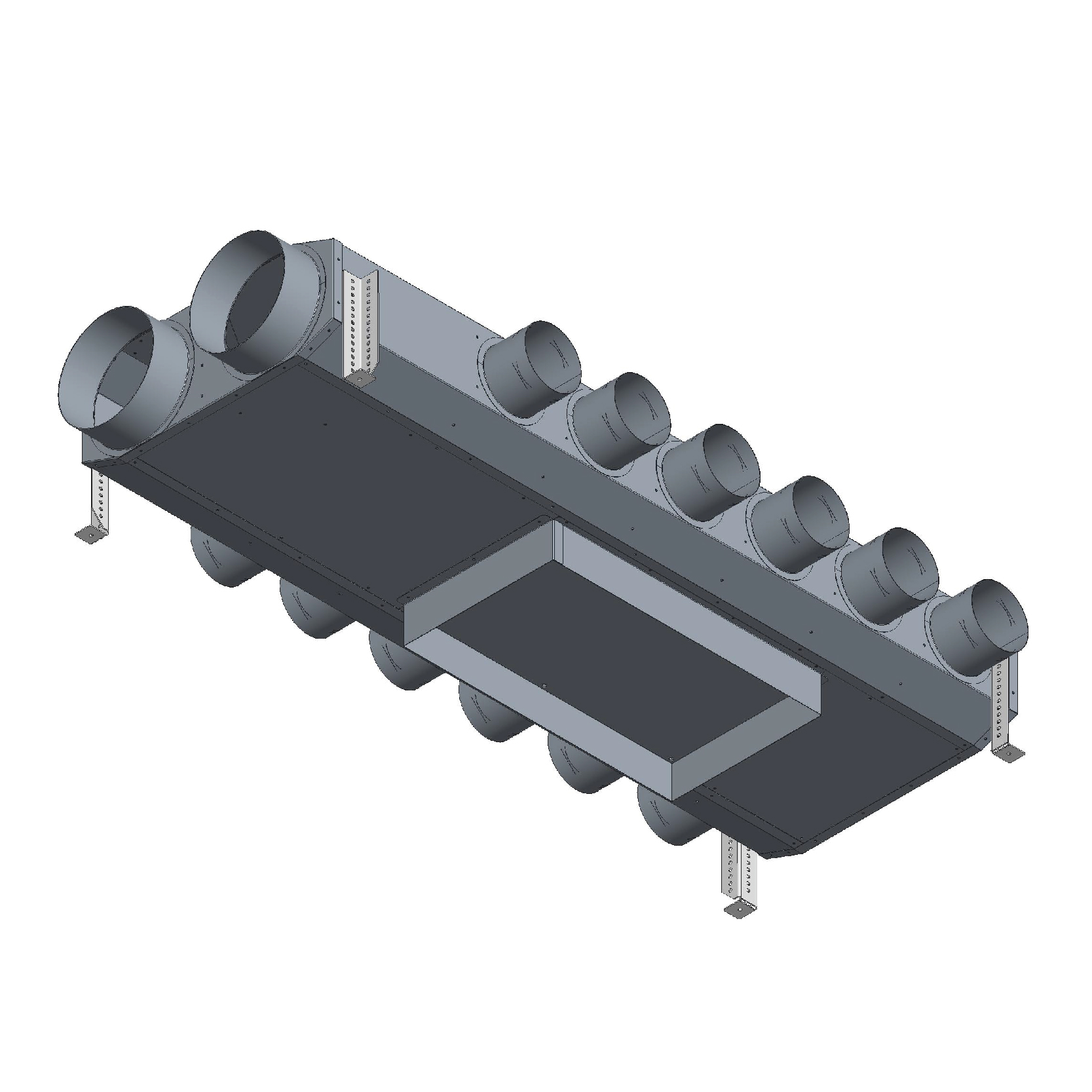

• Multiverteiler für Zu- und Abluft mit stirnseitigem Hauptanschluss Ø 160mm (Muffenmass).
• 12 Anschlussmöglichkeiten: 6× Stutzen Ø 90mm links, 6× Stutzen Ø 90mm rechts (optional +2× Stutzen Ø 90mm hinten).
• Revisionsöffnung: 450×250mm.
• Anschluss- und Revisionsöffnung sind gegen Verschmutzung verschlossen.
• 4 Stück Montagewinkel fest montiert.
• Die Revisionsabdeckung ist nicht enthalten.
• Verteiler: 1150 × 420 × 160mm (L × B × H).
• Gesamthöhe: 220mm.

Nützliche Links

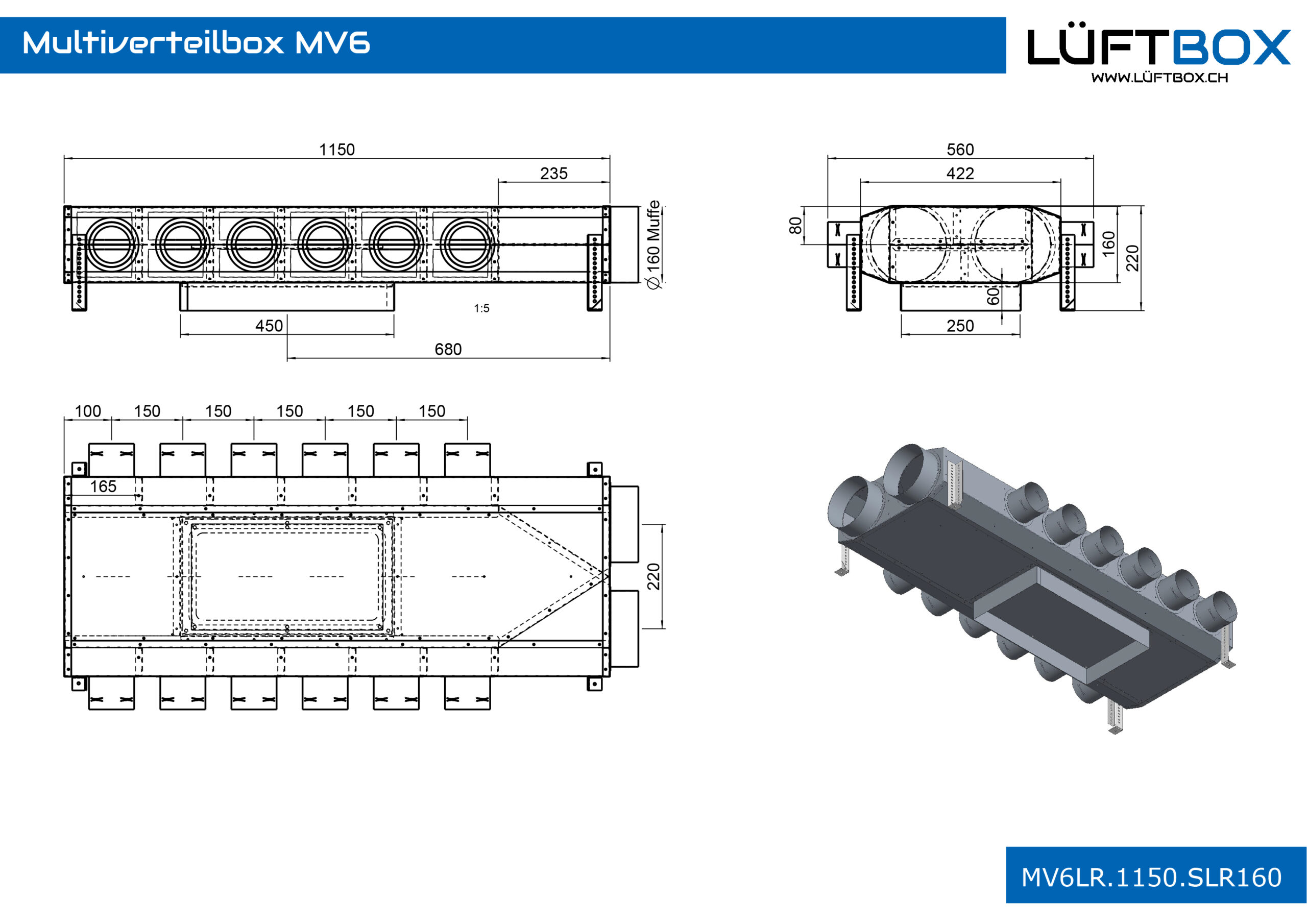

Technische Zeichnung (PDF)
