Artikel-Nr.
MV4LR.850.SLR125
MV4LR2.927.SLR125 (2× Stutzen Ø 90mm hinten)

Weitere Informationen

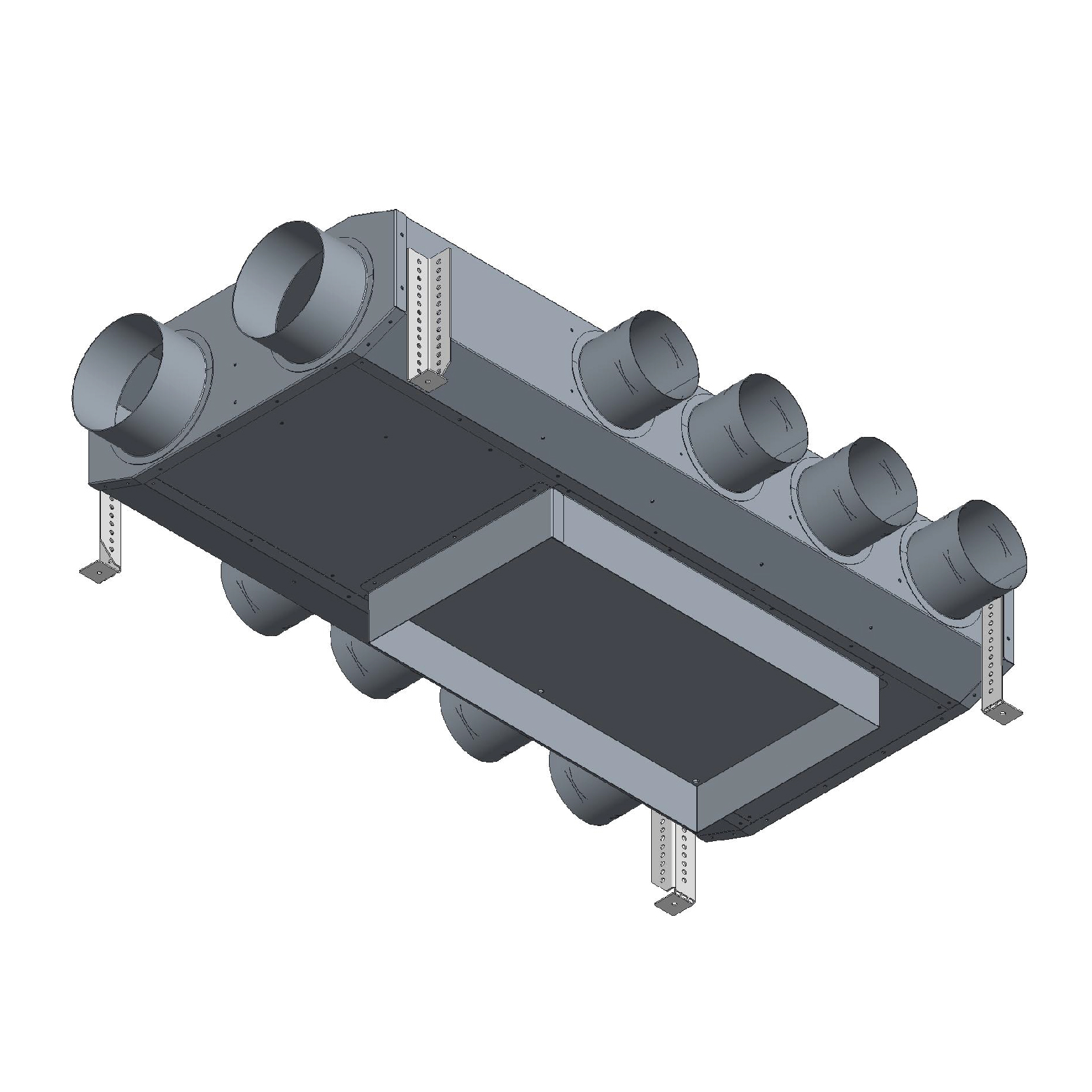

• Unterputz-Hauptverteiler links / rechts für Luftmengen gemäss Merkblatt SIA 382/5.
• Multiverteiler für Zu- und Abluft mit stirnseitigem Hauptanschluss Ø 125mm (Muffenmass).
• 8 Anschlussmöglichkeiten: 4× Stutzen Ø 90mm links, 4× Stutzen Ø 90mm rechts (optional +2× Stutzen Ø 90mm hinten).
• Revisionsöffnung: 450×250mm.
• Anschluss- und Revisionsöffnung sind gegen Verschmutzung verschlossen.
• 4 Stück Montagewinkel fest montiert.
• Die Revisionsabdeckung ist nicht enthalten.

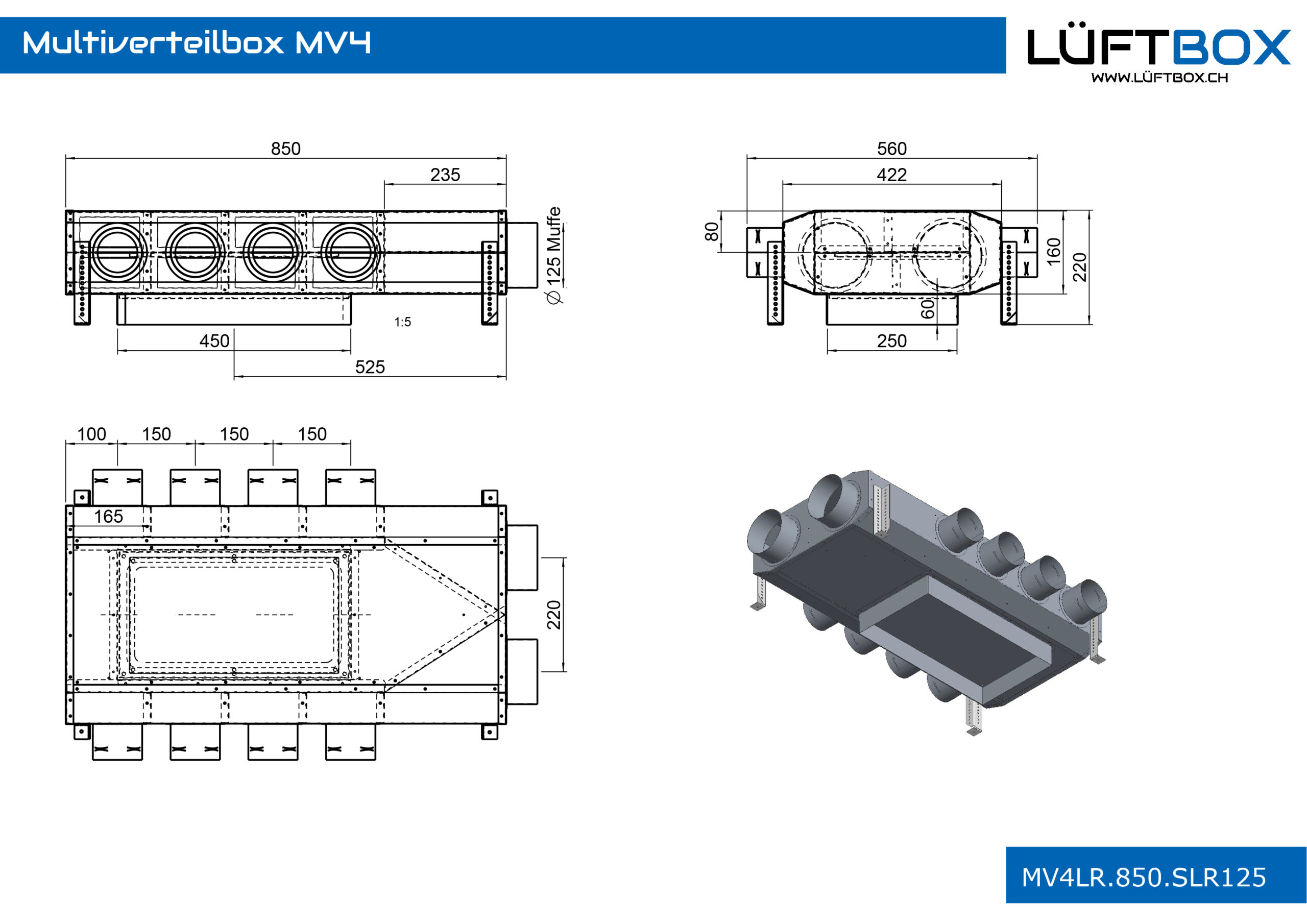

• Verteiler: 850 × 420 × 160mm (L × B × H).
• Gesamthöhe: 220mm.
