Artikel-Nr.
MV2LR.550.SLR125
MV2LR2.627.SLR125 (2× Stutzen Ø 90mm hinten)

Weitere Informationen

• Unterputz-Hauptverteiler links / rechts für Luftmengen gemäss Merkblatt SIA 382/5.
• Multiverteiler für Zu- und Abluft mit stirnseitigem Hauptanschluss Ø 125mm (Muffenmass).
• 4 Anschlussmöglichkeiten: 2× Stutzen Ø 90mm links, 2× Stutzen Ø 90mm rechts (optional +2× Stutzen Ø 90mm hinten).
• Revisionsöffnung: 350×200mm.
• Anschluss- und Revisionsöffnung sind gegen Verschmutzung verschlossen.
• 4 Stück Montagewinkel fest montiert.
• Die Revisionsabdeckung ist nicht enthalten.
• Verteiler: 550 × 420 × 160mm (L × B × H).
• Gesamthöhe: 220mm.

Nützliche Links

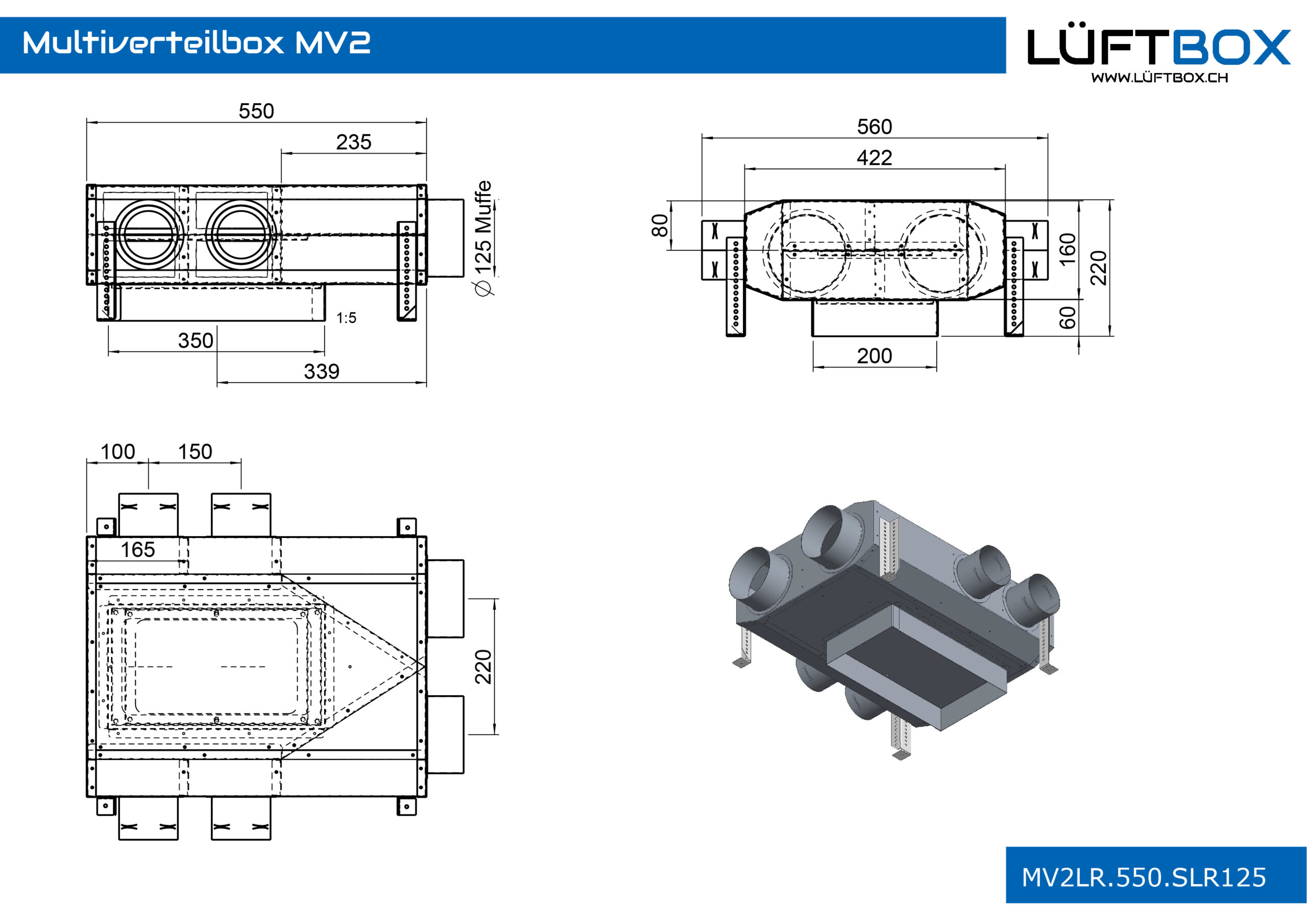

Technische Zeichnung (PDF)
